Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, Al 64 | 70 | 2

Obejma kabłąkowa 2056 ze stopką z łbem młotkowym, pojedyncza, plastikowa wanienka dociskowa, Al

Nr kat. 1186469 | EAN 4012196848485

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	2 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa ze stopką z łbem młotkowym, plastikowa wanienka dociskowa z polipropylenu Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 16 - 17 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	70 mm
do średnicy rury min.	64 mm
do szyny o szerokości szczeliny (z interwałem) maks.	17 mm
do szyny o szerokości szczeliny (z interwałem) min.	16 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	aluminium
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	2 Nm
Materiał	aluminium
Materiał wanny	Tworzywo sztuczne

Sposób montażu	Szyna profilowa
Szerokość	76 mm
Wielkość szczeliny	10 mm
Wymiar	64-70mm

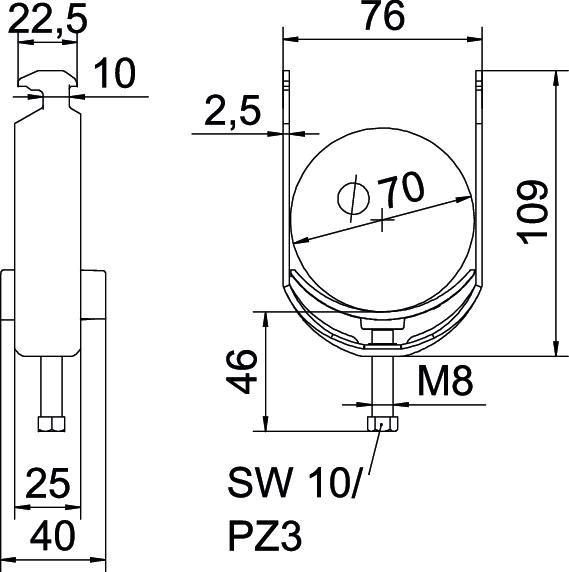

Wymiar A	25 mm
Wymiar B	76 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	109 mm
Wymiar L	45 mm
Wymiar t	2,5 mm
Wysokość	109 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	70 mm
Zakres mocowania D min.	64 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	1186402	Sztuka	100 Sztuka
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	1186409	Sztuka	100 Sztuka
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	1186416	Sztuka	100 Sztuka
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	1186422	Sztuka	100 Sztuka
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	1186429	Sztuka	100 Sztuka
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	1186436	Sztuka	100 Sztuka
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	1186442	Sztuka	100 Sztuka
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	1186449	Sztuka	100 Sztuka
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	1186456	Sztuka	50 Sztuka
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	1186462	Sztuka	50 Sztuka
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	1186469	Sztuka	50 Sztuka
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	1186476	Sztuka	25 Sztuka
